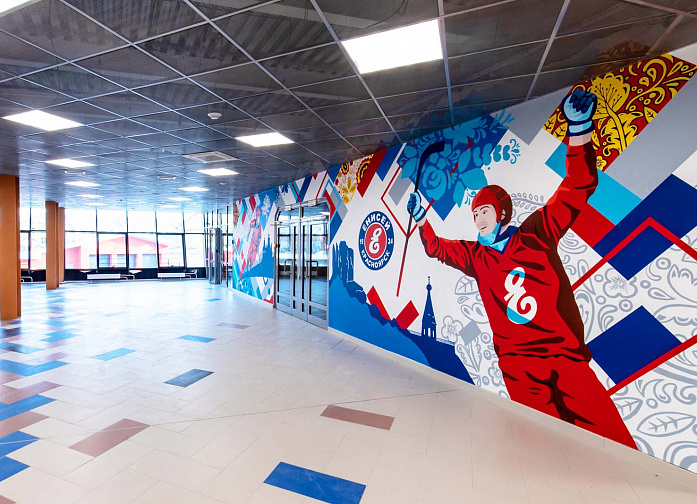

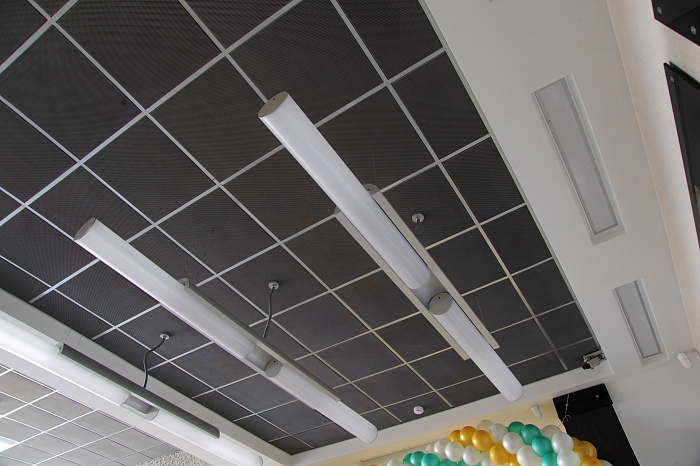

Потолочная система LAY-IN BOARD-15/24 на открытой подсистеме – универсальное решение для оформления любых интерьеров: от небольших офисов до крупных спорткомплексов и торговых залов. Простота демонтажа панелей обеспечивает получение простого и быстрого доступа в запотолочное пространство, что особенно важно при большом количестве инженерных систем (вентиляции, пожаротушения и других).

Технологические возможности:

Устанавливаемые на открытую подсистему панели, имеют модульные размеры, кратные 300, угол кромки составляет 90°. Изготавливаются из алюминия или оцинкованной стали. Возможны различные варианты декоративного оформления: перфорация (в том числе с применением акустической подложки), художественная резка и плоттерная печать. Панели выпускаются с различными вариантами покрытия.

Потолочная система LAY-IN BOARD-15/24 на открытой подсистеме – универсальное решение для оформления любых интерьеров: от небольших офисов до крупных спорткомплексов и торговых залов.

Простота демонтажа панелей обеспечивает получение простого и быстрого доступа в запотолочное пространство, что особенно важно при большом количестве инженерных систем (вентиляции, пожаротушения и других).


Задать вопрос по продукту
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СОСТАВ СИСТЕМЫ
СЕРТИФИКАТЫ
КАТАЛОГ
МАТЕРИАЛЫ И ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
МОНТАЖ
ПОТОЛОЧНОЕ LAY-IN BOARD-15/24

Размер Гладкая Перфорация 0,75 Перфорация 1,5 Перфорация 3,0

perforacia.jpg perforacia-1.jpg perforacia-2.jpg perforacia-3.jpg
600х600 · · · ·
600х1200 · · · ·
300х600 · · · ·
300х1200 · · · ·
Элементы подсистемы для LAY-IN BOARD-15/24 Профиль T 24/29 «CLICK PRIM»
Профиль T 24/38 «CLICK PRIM»
Уголок PL 19x24
Профиль T 15/29 «PRIM»
Профиль T 15/38 «PRIM»
Подвес «Евро»

  • Панели выполняются из оцинкованной стали. Толщина материала зависит от размера, типа и конфигурации продукта.
  • Типовые изделия выпускаются с порошковым покрытием RAL 9010 (цвет белый матовый).
  • F - дополнительная установка акустического флиса; М - установка акустического флиса и минеральной ваты 20 мм (при необходимости добавить к номеру продукта).
  • При заказе не типовой продукции - действует повышающий коэффициент.

РАСЧЕТ ЭЛЕМЕНТОВ СИСТЕМЫ ДЛЯ 1 М2 КАССЕТНЫХ ПОТОЛКОВ С КРОМКОЙ BOARD

Модуль кассеты, мм Расход на 1 м2
Кассета, шт. Несущий про­филь Т24-29 (Т24-38) модуль 3700 мм Поперечный профиль Т24-29 (Т24-38) модуль 1200 мм Поперечный профиль Т24-29 (Т24-38) модуль 600 мм Поперечный профиль Т24-29 (Т24-38) модуль 300 мм Уголок PL 19x24 (PLL) Подвес АП
300x300 11,11 0,83 м. п. - 3,33 м. п. 1,67 м. п. по расчету 1,39 комп.
300x600 5,56 1,67 м. п. 3,33 м. п. - -
300x1200 2,78 3,33 м. п. -
600x600 2,78 1,67 м. п. 0,83 м. п.
600x1200 1,39 1,67 м. п. -
Добровольная сертификация.

Профили металлические (алюминиевые, стальные) тонкостенные, торговой
марки "АЛБЕС" с полимерным покрытием и без него или анодированные типов: рейка, рейка Grigliato, решетка, раскладка, гребенка, профиль, профиль-Т, профиль соединительный, уголок, панель, подвес и комплектующие к ним, для подвесных потолков, изготовленные по ТУ 25.11.23-002-29095323-2019. Серийный выпуск. Производитель ООО «АЛБЕС МЕТ».

Срок действия сертификата до 25.07.2025
Добровольная сертификация.

Профили металлические (алюминиевые, стальные) тонкостенные, торговой марки "АЛБЕС" с полимерным покрытием и без него или анодированные типов: рейка, рейка Grigliato, решетка, раскладка, гребенка, профиль, профиль-Т, профиль соединительный, уголок, панель, подвес и комплектующие к ним, для подвесных потолков, изготовленные по ТУ 25.11.23-002-29095323-2019. Серийный выпуск. Производитель ООО «АЛБЕС МЕТ».

Срок действия сертификата до 23.09.2024
Профили металлические (алюминиевые, стальные) тонкостенные, торговой марки "АЛБЕС" с полимерным покрытием и без него или анодированные типов: рейка, рейка Grigliato, решетка, раскладка, гребенка, профиль, профиль-Т, профиль соединительный, уголок, панель, подвес и комплектующие к ним, для подвесных потолков, изготовленные по ТУ 25.11.23-002-29095323-2019. Серийный выпуск. Производитель ООО «АЛБЕС МЕТ».
Изделие из холоднокатаной, оцинкованной, нержавеющей стали: панели, кассеты, для облицовки стен и потолков т.з.: "АЛБЕС", "PERFATEN (ПЕРФАТЕН)", видов согласно Приложению №1 на 1 листе, толщиной листа от 0,25 мм до 2,0 мм, с перфорацией и без, с лакокрасочным, защитно-декоративным полимерным покрытием, толщиной от 15 до 60 мкм, выпускаемые по ТУ 25.11.23-001-18191609-2014 "Изделия стальные для облицовки потолков, наружных и внутренних стен зданий и сооружений". Серийный выпуск.

Срок действия сертификата до 18.10.2027
Изделие из холоднокатаной, оцинкованной, нержавеющей стали: панели, кассеты, для облицовки стен и потолков т.з.: "АЛБЕС", "PERFATEN (ПЕРФАТЕН)", видов согласно Приложению №1 на 1 листе, толщиной листа от 0,25 мм до 2,0 мм, с перфорацией и без, неокрашенные или окрашенные негорючей краской, выпускаемые по ТУ 25.11.23-001-18191609-2014 "Изделия стальные для облицовки потолков, наружных и внутренних стен зданий и сооружений". Серийный выпуск.

Срок действия сертификата до 18.10.2027
Изделия алюминиевые: панели, кассеты, для облицовки стен и потолков т.з.: "АЛБЕС", "PERFATEN (ПЕРФАТЕН)", видов согласно приложению №1 на 1 листе, толщиной листа от 0,25 мм до 2,0 мм, с перфорацией и без, с лакокрасочным, защитно-декоративным полимерным покрытием, толщиной от 15 до 60 мкм, выпускаемые по ТУ 25.11.23-002-18191609-2014 "Изделия алюминиевые для облицовки потолков, наружных и внутренних стен зданий и сооружений". Серийный выпуск.

Срок действия сертификата до 18.10.2027
Изделия алюминиевые: панели, кассеты, для облицовки стен и потолков т.з.: "АЛБЕС", "PERFATEN (ПЕРФАТЕН)", видов согласно приложению №1 на 1 листе, толщиной листа от 0,25 мм до 2,0 мм, с перфорацией и без, с анодным покрытием, неокрашенные и окрашенные негорючей краской, выпускаемые по ТУ 25.11.23-002-18191609-2014 "Изделия алюминиевые для облицовки потолков, наружных и внутренних стен зданий и сооружений". Серийный выпуск.

Срок действия сертификата до 18.10.2027
Добровольная сертификация.

Панели стеновые и перегородки т.м. "INGERMAX", сэндвич панели "Ingermax Pharma" и комплектующие к ним из оцинкованной и нержавеющей стали толщиной от 0,5 до 1,5 мм с полимерным покрытием толщиной от 15 до 130 мкм, в том числе антибактериальным порошковым покрытием, так и без покрытия, с наполнителем из гипсокартонного листа и минераловатных плит, общей толщиной от 13,5 до 80 мм, предназначенные для использования как ограждающие конструкции и конструкции для чистых помещений, выпускаемые по ТУ 25.99.29-003-19209458-2017. Серийное производство.

Срок действия сертификата до 09.02.2026
Добровольная сертификация.

Панели потолочные т.м. "INGERMAX", потолочные сэндвич панели Ingermax Pharma и комплектующие к ним из оцинкованной и нержавеющей стали толщиной от 0,4 до 2 мм с полимерным лакокрасочным покрытием толщиной от 15 до 130 мкм, в том числе антибактериальным порошковым покрытием, так и без покрытия, предназначенные для использования, как ограждающие конструкции и конструкции для чистых помещений, выпускаемые по ТУ 25.99.29-003-19209458-2017. Серийный выпуск.

Срок действия сертификата до 24.01.2024
Добровольная сертификация.

Панели потолочные "INGERMAX" и комплектующие к ним из оцинкованной и нержавеющей стали с полимерным покрытием и без покрытия, предназначенные для использования, как ограждающие конструкции и конструкции для чистых помещений. Серийный выпуск.

Срок действия сертификата до 23.12.2023
Добровольная сертификация.

Панели стеновые и перегородки для чистых помещений т.м. "INGERMAX", сэндвич панели "Ingermax Pharma" и комплектующие к ним из оцинкованной и нержавеющей стали с полимерным покрытием и без покрытия, предназначенные для использования как ограждающие конструкции и конструкции для чистых помещений. Серийный выпуск.

Срок действия сертификата до 23.12.2023
Панели стеновые, потолочные и перегородки для чистых помещений "INGERMAX", сэндвич панели Ingermax Pharma.
Добровольная сертификация.

Конструкция подвесных потолков Ingermax AP 600AC 45°\90° выпускаемые по ТУ 25.99.29-003-19209458-2017. Конструкция подвесных потолков Албес и Perfaten CLIP-IN AP 600AC 45°\90° выпускаемые по ТУ 25.99.29-004-19209458-2018.

Срок действия сертификата до 27.10.2023
Панели стеновые и потолочные "PERFATEN Acoustic M" оцинкованной или нержавеющей стали, с наполнителем из минеральной ваты, обернутой в стеклохолст, базальтовую ткань или нетканый материал, неокрашенные или окрашенные, в том числе негорючей краской, выпускаемые по ТУ 25.11.23-011-19209458-2022. Серийный выпуск.

Срок действия сертификата до 06.07.2025
Изделия стальные для облицовки потолков, наружных и внутренних стен зданий и сооружений торговых марок "АЛБЕС" и "Perfaten": рейки, потолочные кассеты и панели, кассеты Strong, фасадные кассеты и ламели, рейки кубообразного дизайна, стеновые панели и кассеты, уголки, профили, соединители, коннекторы, заглушки, фиксаторы, гребенки, соединительные пластины, подвесы.
Панели стеновые и потолочные "PERFATEN Acoustic M", "PERFATEN Acoustic" из перфорированной, просечно-вытянутой (ПВС) оцинкованной или нержавеющей стали, с наполнителем из минеральной ваты, обернутой в стеклохолст или базальтовую ткань, неокрашенные или окрашенной негорючей краской, выпускаемые по ТУ 25.11.23-011019209458-2022. Серийный выпуск.

Срок действия сертификата до 21.07.2025
Профили металлические тонкостенные для подвесных потолков и комплектующие к ним торговой марки "АЛБЕС", стальные оцинкованные толщиной от 0,2 мм до 1 мм, с лакокрасочным покрытием и без него, выпускаемые по ТУ 25.11.23-002-29095323-2019 "Профиль металлический тонкостенный для подвесных потолков".

Срок действия сертификата: 10.11.2027
Профили металлические тонкостенные для облицовки потолков, наружных и внутренних стен зданий и сооружений и комплектующие к ним торговой марки "АЛБЕС", алюминиевые с лакокрасочным покрытием (толщиной от 0,35 мм до 0,78 мм), без лакокрасочного покрытия (толщиной от 0,78 мм до 1,0 мм) и стальные оцинкованные (толщиной от 0,5 мм до 0,7 мм), с лакокрасочным покрытием и без него, выпускаемые по ТУ 25.11.23-001-29095323-2019 "Профиль металлический тонкостенный для облицовки потолков, наружных и внутренних стен зданий и сооружений". Серийный выпуск.

Срок действия сертификата до 10.11.2027



МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
Стеновые панели выполнены из оцинкованной стали толщиной 0,7 мм или алюминия толщиной 0,58 мм. Монтаж осуществляется на стандартную фасадную подсистему. Изготовленные из оцинкованной стали несущие профили создают жёсткий каркас и обеспечивают прочность и целостность конструкции. Крепление через кронштейн помогает регулировать вынос.

Для уменьшения вибрации панелей система дополнительно комплектуется межпанельным уплотнителем и уплотнителем на профиль.
