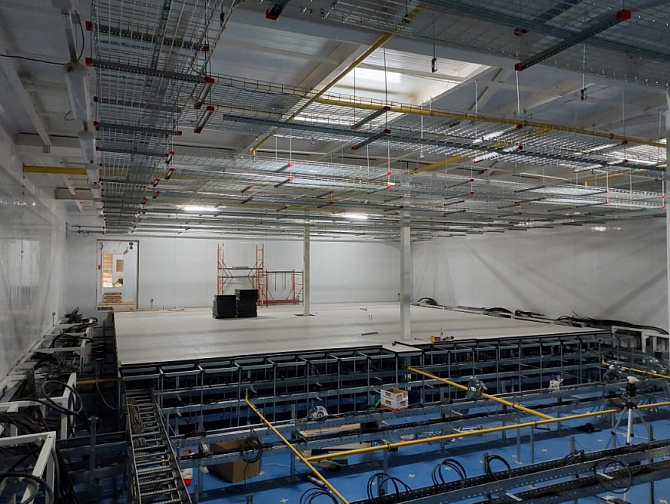

Фальшпол из Сульфата-кальция PERFATEN Атлант SOLID
Область применения:
- Пути эвакуации.
- Исследовательские отделы и электрощитовые.
- Технические и производственные помещения.
- Процедурные кабинеты.
- Офисные помещения.
Задать вопрос по продукту
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СОСТАВ СИСТЕМЫ
КАТАЛОГ
ПРОЕКТЫ
Технические данные и несущая способность панелей (ст. EN 12825)
* Испытания производились на панели 600х600 мм, коэффициент запаса прочности - 2
** Допускается изготовление с разрушающей нагрузкой ≥ 2кН
Таблица механических и физических характеристик материала
| Панель | Плотность, кг/м2 | Толщина, мм | Вес, кг |
Класс нагрузки |
Полезная нагрузка, Н | Разрушающая нагрузка, Н | Распределённая нагрузка* на Н/м2 | Стандартная высота пола, мм | Класс горючести |
| Для панелей 600х600 мм без покрытия: | |||||||||
| SOLID 30** | 1500 | 30,0 | 16,7 | 1 | 2200 | ≥ 4400 | ≥ 15 000 | 75-1000 | НГ |
| SOLID 36 | 1500 | 36,0 | 20,2 | 2 | 3200 | ≥ 6400 | ≥ 20 000 |
75-1000 |
НГ |
| Для панелей 600х600 мм с нижним покрытием ST (стальной лист 0,5 мм): | |||||||||
| SOLID 30 ST | 1500 | 30,5 | 17,7 | 2 | 3200 | ≥ 6200 | ≥ 20 000 |
75-1000 |
НГ |
| SOLID 36 ST | 1500 | 36,5 | 21,2 | 3 | 4000 | ≥ 8000 | ≥ 25 000 |
75-1000 |
НГ |
| Для панелей 600х600 мм с нижним покрытием ST (стальной лист 0,5 мм) и верхним покрытием (ПВХ, керамогранит): | |||||||||
| SOLID 30 КГ/ST | 1500 | 41,0 | 26,2 | 2 |
3200 |
≥ 6200 | ≥ 20 000 | 75-1000 | НГ |
| SOLID 36 КГ/ST | 1500 | 47,0 | 29,7 | 3 | 4000 | ≥ 8000 | ≥ 25 000 | 75-1000 | НГ |
| SOLID 30 PVC/ST | 1500 | 32,5 | 17,72 | 2 | 3200 | ≥ 6200 | ≥ 20 000 | 75-1000 | Г1 |
| SOLID 36 PVC/ST | 1500 | 38,5 | 22,0 | 3 | 4000 | ≥ 8000 | ≥ 25 000 | 75-1000 | Г1 |
* Испытания производились на панели 600х600 мм, коэффициент запаса прочности - 2
** Допускается изготовление с разрушающей нагрузкой ≥ 2кН
Таблица механических и физических характеристик материала
| Допустимые отклонения: | ||
| По толщине | мм | ±0,2 |
| По длине (ширине) | мм | ±0,2 |
| Деформация | мм | < 0,5 |
| Прямолинейность в зоне кромок | мм | ±0,3 |
| Прямолинейность по диагонали | мм | ±0,5 |
| Общие показатели прочности: | ||
| Модуль упругости | Н/мм2 | > 6000 |
| Прочность на растяжение | Н/мм2 | > 1,0 |
| Прочность на растяжение при изгибе | Н/мм2 | > 10,5 |
| Гигротермические показатели: | ||
| Температурно-влажностной диапазон (постоянный) | ок. 45-75% отн.вл. | от +10°С до +35°С |
| Температурно-влажностной диапазон применения (постоянный) | ок. 45-75% отн.вл. | от -10°С до +35°С |
| Расчетный коэффициент теплопроводности AR | Вт/(мК) | 0,44 |
| При расчёте систем отопления пола АЮ составляет | Вт/(мК) | 0,30 |
| Коэффициент сопротивления диффузии водяного пара р | 30 / 50 | |
| Удельная теплоёмкость с | Дж/(кгК) | > 1000 |
| Коэффициент теплового расширения а | 1/К | 12,9x10 6 |
| Изменение длины при изменении температуры | мм/(мК) | < 0,02 |
| Изменение длины при измен. относит. влажности воздуха на 30% при 20°С | мм/м | < 0,6 |
| Прочее: | ||
| Сопротивление утечки на землю по EN 1081 | Ом | > 107 |
| Собственная способность к выдерживанию максимальной вертикальной динамической полезной нагрузки по EN 13964 | цикл нагрузки | > 100000 |
